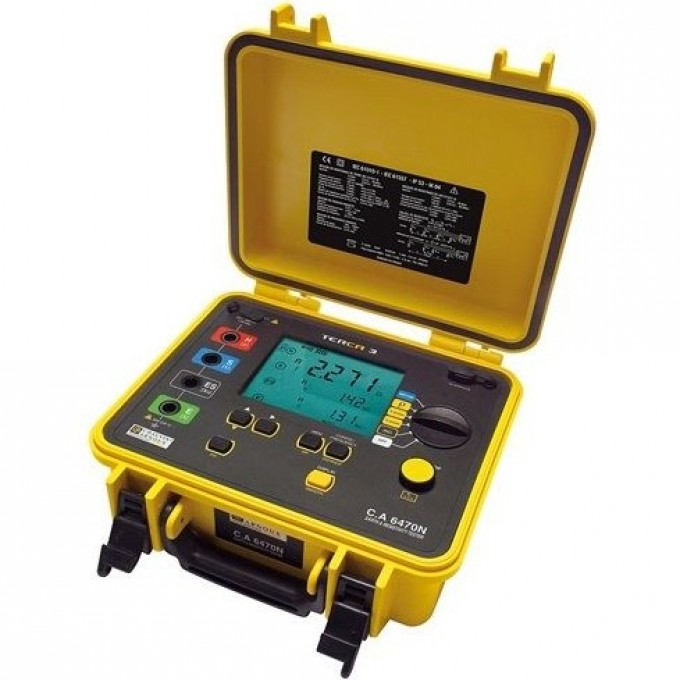

Измеритель удельного сопротивления грунта и устройств заземления CHAUVIN ARNOUX C.A 6470N C.A-6470N

Измеритель Chauvin Arnoux C.A 6470N предназначен для оценки действующих устройств заземления, определения оптимального положения новых электродов заземления и проверки электрических соединений. Прибор объединяет в себе функционал для измерения проводимости, сопротивления устройств заземления, коэффициента связи заземлителей и сопротивления грунта. Выбор режимов измерения осуществляется при помощи поворотного переключателя.

Устройство обеспечивает надежные измерения за счет использования традиционных методов с вспомогательными электродами-штырями и автоматической диагностики перед началом работы, сообщая о неисправностях или электрических помехах. Диапазон измерений составляет от 0,01 Ом до 100 кОм. Для повышения точности и уменьшения влияния мешающих сигналов предусмотрен ручной или автоматический выбор частоты тестового сигнала в диапазоне от 41 до 512 Гц. Удельное сопротивление грунта вычисляется автоматически по методу Венера или Шлумбергера после ввода расстояния между электродами.

Прибор разработан для полевых условий, имеет прочный, влагонепроницаемый, компактный корпус со степенью защиты IP53. Результаты измерений отображаются на большом ЖК-дисплее с подсветкой. Питание осуществляется от внутреннего NiMH аккумулятора с возможностью зарядки от бытовой электросети или прикуривателя автомобиля. Для удобства подключения выводы прибора и соответствующие провода/штыри обозначены разными цветами. Прибор оснащен двунаправленным оптическим интерфейсом для подключения к ПК и имеет внутреннюю память на 512 измерений.

Комплект поставки включает сам прибор C.A 6470N, сумку для переноски, руководство пользователя на русском языке, два Т-образных электрода (штыря), провода длиной 5 м, 10 м, 15 м, а также провода в бобинах по 33 м, 50 м, 100 м и 166 м. Электрическая безопасность прибора соответствует стандартам EN 61326-1 / EN 61010-1 и IEC 61557-1-4-5, обеспечивая двойную изоляцию и категорию Cat. IV 50 В эфф.

• Измерение сопротивления заземления, связи заземлителей, сопротивления грунта, проводимости/сопротивления;
• Прочный водонепроницаемый корпус со степенью защиты IP53 для полевых условий;
• Большой ЖК-дисплей с подсветкой для удобочитаемости результатов на 3 синхронных цифровых индикаторах;
• Прямой доступ к измерениям через переключатель режимов;
• Зарядка аккумуляторов от сети или прикуривателя автомобиля;
• Использование традиционного метода с электродами;
• Автоматическое обнаружение плохих контактов или паразитного напряжения;
• Широкий диапазон измерения сопротивления: от 0,01 Ом до 100 кОм;
• Возможность выбора частоты измерения от 41 Гц до 512 Гц;
• Программируемая сигнализация при измерении проводимости;
• Внутренняя память для хранения 512 измерений с индексацией;
• Функция сглаживания (SMOOTH) для стабилизации нестабильных результатов;
• Автоматический расчет коэффициента связи заземлителей.
